絕緣電阻表的使用方法和注意事項

日期：2021-06-03　人氣：　
摘要：電器產品的絕緣性能是評價其絕緣好壞的重要標志之一，它通過絕緣電阻反映出來。絕緣電阻表，又稱搖表，是用來測量大電阻和絕緣電阻的專用儀器，所以我們要了解它的使用方法和注意事項。
關鍵詞：絕緣電阻表 使用方法 注意事項

絕緣電阻表，又稱搖表或者兆歐表，是用來測量大電阻和絕緣電阻的專用儀器。它由一個手搖發電機和一個磁電式比率表兩大部分構成，手搖發電機提供一個便于攜帶的高電壓測量電源，電壓范圍在500～5000v之間，磁電式比率表是測量兩個電流比值的儀表，由電磁力產生反作用力矩來測量電器設備的絕緣電阻值。根據其測量結果，可以簡單的鑒別電氣設備絕緣的好壞。常用絕緣電阻表的額定電壓為500v、1000v、2500v等幾種。它的標度尺單位是“兆歐”（mΩ）表示。
1 絕緣電阻表使用
絕緣電阻表有三個接線端子，一個標有“線路”或“l(fā)”的端子（也稱相線）接于被測設備的導體上；另一個標有“地”或“e”的端子接于被測設備的外殼或接地；第三個標有“屏蔽”或“g”端子接于測量時需要屏蔽的電極。
1.1 絕緣電阻表選擇 要正確選擇額定電壓合適的絕緣電阻表。絕緣電阻表的額定電壓就根據被測設備的額定電壓來選擇，絕緣電阻表的額定電壓即其內部電源的直流電壓過高，可能在測試時損壞被測設備的絕緣；絕緣電阻表的額定電壓過低，所測結果又不能反映工作電壓作用下電氣設備的絕緣電阻。一般規程規定測量額定電壓在500v以下的設備時，宜選用500～1000v的絕緣電阻表；額定電壓500v以上時，應選用1000～2500v的絕緣電阻表。
1.2 絕緣電阻表使用方法 ①使用前要檢查指針的“0”與“∞”位置是否正確。檢查方法是，先使“l(fā)”、“e”兩端子開路，將絕緣電阻表放在適當?shù)乃轿恢茫瑩u動手柄至發電機額定轉速（一般為120r/min）后，指針應指在“∞”位置上。如果不能達到“∞”，說明測試用引線絕緣不良或絕緣電阻表本身受潮。應用干燥清潔的軟布，擦試“l(fā)”端與“e”端子間的絕緣，必要時將絕緣電阻表放在絕緣墊上，若還達不到“∞”值，則應更換測試引線。然后再將“l(fā)”、“e”兩端子短路，輕搖發電機，指針應指在“0”位置上。如指針不指零，說明測試引線未接好或絕緣電阻有問題。②絕緣電阻表的測試引線應選用絕緣良好的多股軟線，“l(fā)”、“e”兩端子引線應獨立分開，避免纏繞在一起，以提高測試結果的準確性。③在搖測絕緣時，應使絕緣電阻表保持額定轉速，一般為120～150r/min。測試開始時先將“e”端子引線與被測設備外殼與地相連接，待轉動搖柄至額定轉速后再將“l(fā)”端子引線與被測設備的測試極相碰接，等指針穩定后（一般為1min），讀取并記錄電阻值。在整個測試過程中搖柄轉速應保持恒定勻速，避免忽快忽慢。測試結束時，應先將“l(fā)”端子引線與被測設備的測試極斷開，再停止搖柄轉動。這樣做，主要是防止被測設備的電容對絕緣電阻表的反充電而損壞表針。

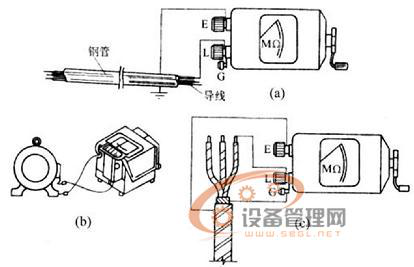

1.3 絕緣電阻測量絕緣電阻接線和方法 ①測量照明或電力線路對地的絕緣電阻，e接線端可靠接地，l接線端與被測線路相連，如圖a所示。②測量電動機的絕緣電阻，將絕緣電阻表的接地端e接機殼，l接線端接電機的繞組，然后進行搖測，如圖b所示。③測量電纜的絕緣電阻，測量電纜的線芯和外殼的絕緣電阻時，除將外殼接e，線芯接l外，中間的絕緣層還需和g相接，如下圖c所示：


測量時，轉動手柄要平穩，應保持120r/min的轉速。電氣設備的絕緣電阻隨著測量時間的長短不同，通常采用1min后的指針指示為準，測量中如果發現指針為零，應停止轉動手柄，以防表內線圈過熱而燒壞。
在絕緣電阻表停止轉動和被測設備放電以后，才可用手拆除測量連線。
④絕緣電阻表記錄讀數時，應同時記錄當時的環境溫度和濕度，便于比較不同時期的測量結果，分析測量誤差的原因。
⑤絕緣電阻表接線柱的引線，應采用絕緣良好的多股軟線，同時各軟線不能絞在一起。
2 絕緣電阻表使用注意事項
①絕緣電阻表的發電機電壓等級應與被測物的耐壓水平相適應，以避免被測物的絕緣擊穿。②禁止搖測帶電設備，雙回路架空線路或母線，當一路帶電時，不得測量另一路的絕緣電阻，以防高壓的感應電危害人身和儀表的安全。③嚴禁在有人工作的線路上進行測量工作，以免危害人身安全。雷電時禁止用絕緣電阻表在停電的高壓線路上測量絕緣電阻。④在絕緣電阻表沒有停止轉動或被測設備沒有放電之前，切勿用手去觸及被測設備或絕緣電阻表的接線柱。⑤使用絕緣電阻表搖測設備絕緣時，應由兩人擔任。⑥搖測用的導線應使用絕緣線，兩根引線不能絞在一起，其端部應有絕緣套。⑦在帶電設備附近測量絕緣電阻時，測量人員和絕緣電阻表的位置必須選擇適當，保持與帶電體的安全距離，以免絕緣電阻表引線或引線支持物觸碰帶電部分。移動引線時，必須注意監護，防止工作人員觸電。⑧搖測電容器、電力電纜、大容量變壓器、電機等容性設備時，絕緣電阻表必須在額定轉速狀態下，方可將測量筆接觸或離開被測設備，以免因電容放電而損壞儀表。⑨測量電器設備絕緣時，必須先斷電，經放電后才能測量。⑩每年檢驗一次，不合格不得使用。
參考文獻：
[1]《常用電工儀表與測量》.
[2]《電工基礎實驗》.
