防震動溫度傳感器解決方案

2016-03-31

問題分析：

設備振動時，對溫度傳感器來講，連接在一起的剛性件和韌性件之間產生相對運動，其連接處受一個周期性的剪切力作用，從而導致剛性件和柔性件在連接處發生斷裂。當接點不夠牢固時，時常會造成溫度跳變。

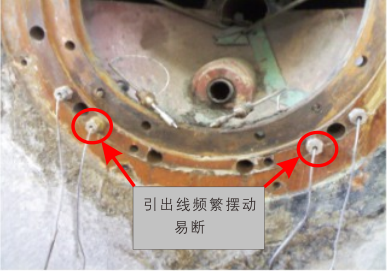

在強烈的振動環境中，引出導線會頻繁地?cái)[動，導致引出導線根部斷線。

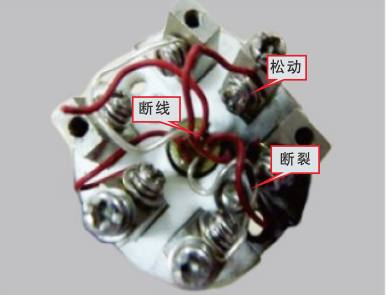

在強烈的振動環境中，接線端子經常出現松動甚至斷線，不宜采用通用接線結構。應采用具有防振結構的接線端子。

采用傳統鉑絲繞制的感溫元件，其鉑絲經常斷線容易出現局部短路；鉑絲與導線焊點松脫。

防震動解決方案

我們對以上問題進行了總結，提出了對溫度傳感器的改進方案，對各個部件進行了優化。

芯片

芯片采用濺射及光刻工藝，具有精度高、穩定性好的特點。芯片引腳是鉑鎳合金，具有易焊接、阻值對稱、耐高溫等特點。

緩沖及密封

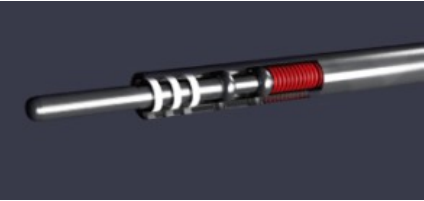

此種緩沖結構，內置高強度彈簧，在活動部位設置三層密封墊圈，并在元件后端采取冷壓的工藝填充密封材料，確保傳感器的密封可靠，不會使?jié)櫥鋮s介質滲漏，大大延長了測溫傳感器的使用壽命。

保護裝置

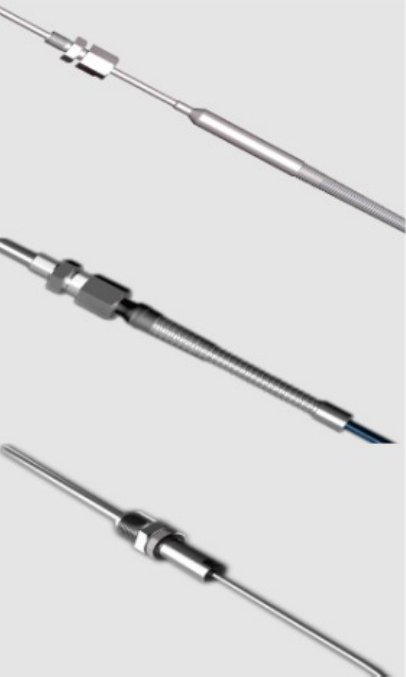

在剛性材料（傳感器）和柔性材料（導線）結合處載荷最大，使導線十分容易斷裂，為此我們采取了各種保護措施，包括高密度繞制彈簧、雙扣波紋管、高強度鎧裝外套等。

電纜

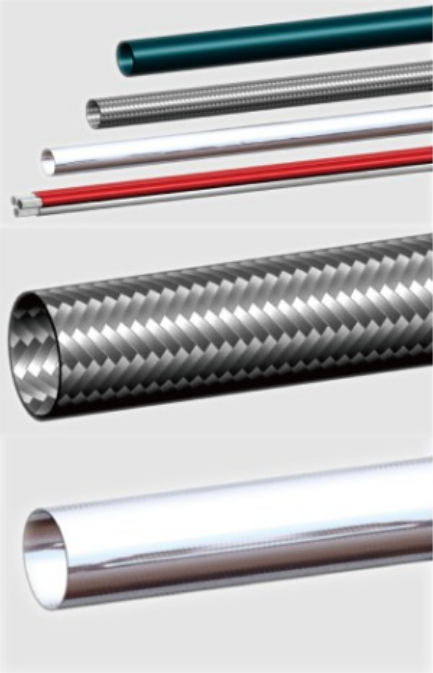

電纜外套采用特殊聚合物材料，耐油耐高溫，并具有優良的機械性能，可受長期重復彎折，在100℃的油溫中至少工作八年，不發生老化和脆裂。
